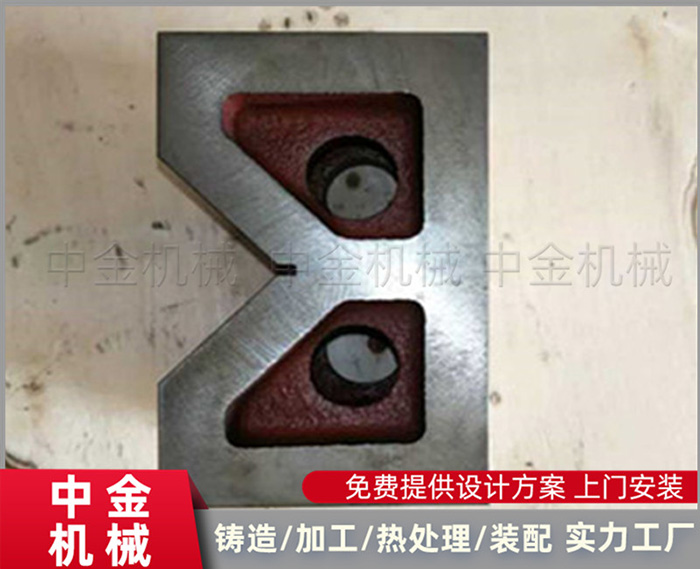

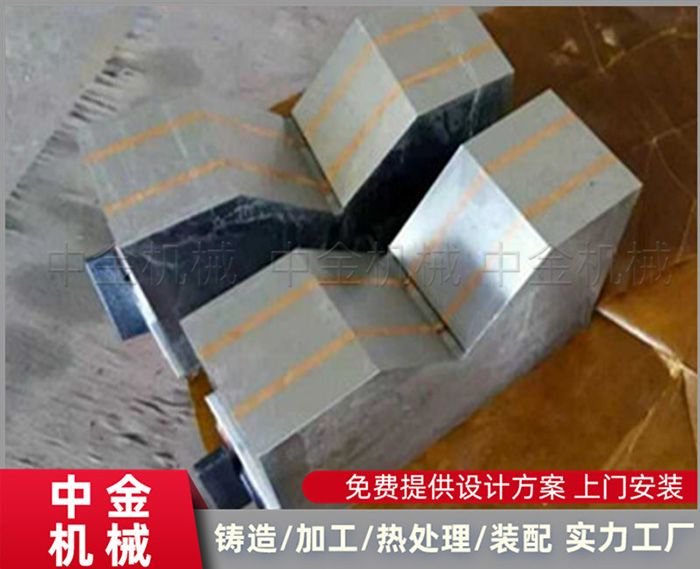

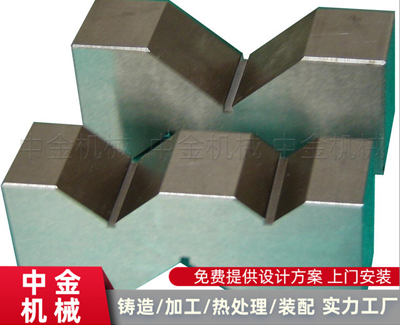

鑄鐵v型架

泊頭中金機械生產的鑄鐵v型架性價比高,使用壽命長;鑄鐵V型架的材質可以分為球鐵和灰鐵兩類:球鐵V型架的使用比較少,一般使用在規格較小,精度要求較高;按GB4972-85標準制造,一般都成對供應,鑄鐵v型塊是一個四棱體,四個工作面上或四個尺寸不同的90度的槽,主要適用于軸類零件的檢驗和劃線.

產地：河北省>泊頭市

供應商：泊頭市中金機械設備制造有限公司

訂購服務熱線：0317-8279898 13373179522

鑄鐵v型架詳細產品介紹

泊頭中金機械是一家鑄鐵v型架的生產廠家，我們的工作人同積累了豐富的經驗，規格規格加工而成，鑄鐵v型架一般都成對供應，是一個四棱體，工作面上帶有的90度的槽。主要用于軸類零件的檢驗和劃線。

鑄鐵v型架適用于精密軸類零部件的檢測，劃線，定位等用途，是平臺測量中的重要輔助工具。
鑄鐵v型架的材質：鑄鐵材質或大理石材質，可分為鑄鐵V型架和花崗石V型架。按是否帶磁性分為普通和磁性V型架，磁性V型槽部分及底部均帶有磁力，可固定被測工件使用方便。

鑄鐵v型架用來安放軸，套筒，圓盤等圓形工件，以便找中心與劃出中心線。V型架按JB/T8047-95標準制造，采用HT200材質，一般成對供應。V型架精度等級：分為高精度，普通精度兩種。

鑄鐵v型架的參數表：

規格		工作面平面度			V型槽對底面平行度			V型槽對側面平行度			V型槽對兩側面對稱度			V型槽對端面的垂直度
		精度等級
		0級	1級	2級	0級	1級	2級	0級	1級	2級	0級	1級	2級	0級	1級	2級
I型	35×35×30	1	2	3	2.5	5	10	2.5	5	10	5	10	20	5	5	10
	60×60×50	1	2	3	2.5	5	10	2.5	5	10	5	10	20	5	5	10
	105×105×80	1.5	3	5	4	8	15	4	8	15	8	16	30	8	8	15
II型	100×100×65					10	20		10	20		20	40
	150×150×80					15	25		15	25		30	50
	200×200×90					15	25		15	25		30	50
	300×300×120					20	30		20	30		40	60
